Rettificatrice per inserti periferici CNC

Essendo uno dei principali produttori nazionali di rettificatrici per inserti periferici CNC, TXMC ha sede a Wenling, Zhejiang. Con oltre 20 anni di esperienza nel settore degli utensili, gestisce l'intera catena dalla ricerca e sviluppo al commercio, servendo 128 paesi. La sua gamma di prodotti comprende rettificatrici di precisione per punte da trapano, maschi, utensili per tornio e periferiche e TXMC non vede l'ora di creare valore futuro insieme a voi.
Modello: TX-SE400

Invia richiesta

Descrizione del prodotto

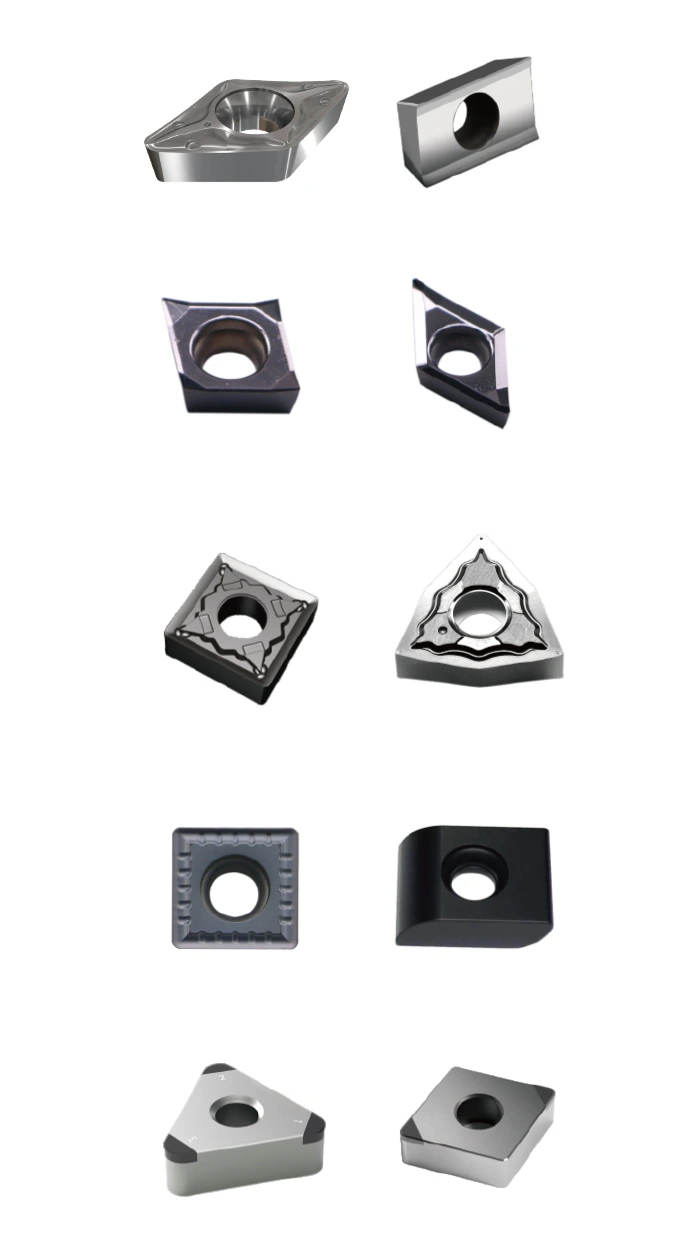

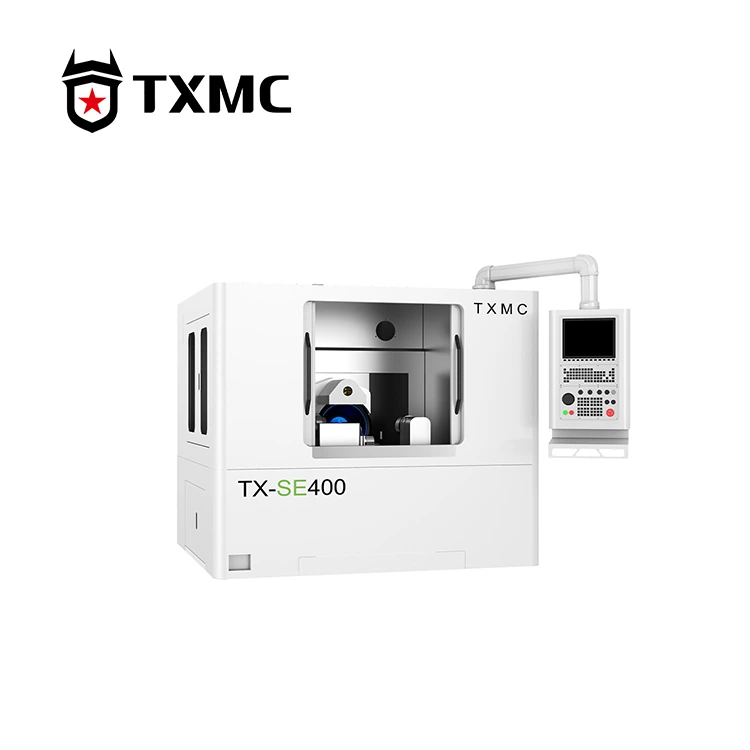

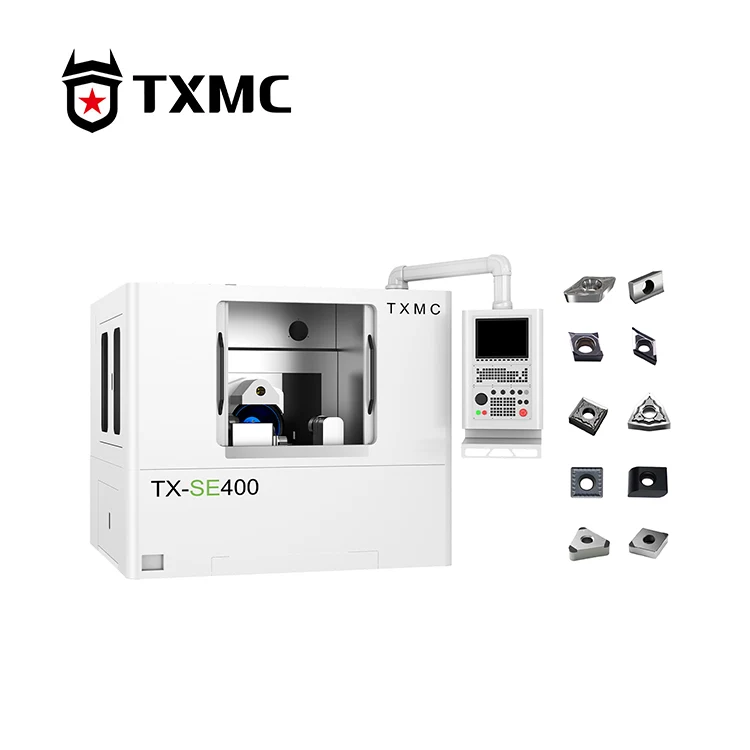

La rettificatrice per inserti periferici CNC TX-SE400 del marchio TXMC è una macchina specializzata per la rettifica dei bordi periferici degli inserti indicizzabili. Non solo consente la smussatura degli inserti su un lato, ma sviluppa anche in modo innovativo capacità di rettifica degli inserti non standard. Per la rettifica di curve ed evolventi complesse, le impostazioni di lavorazione possono essere completate con un solo clic importando i disegni.

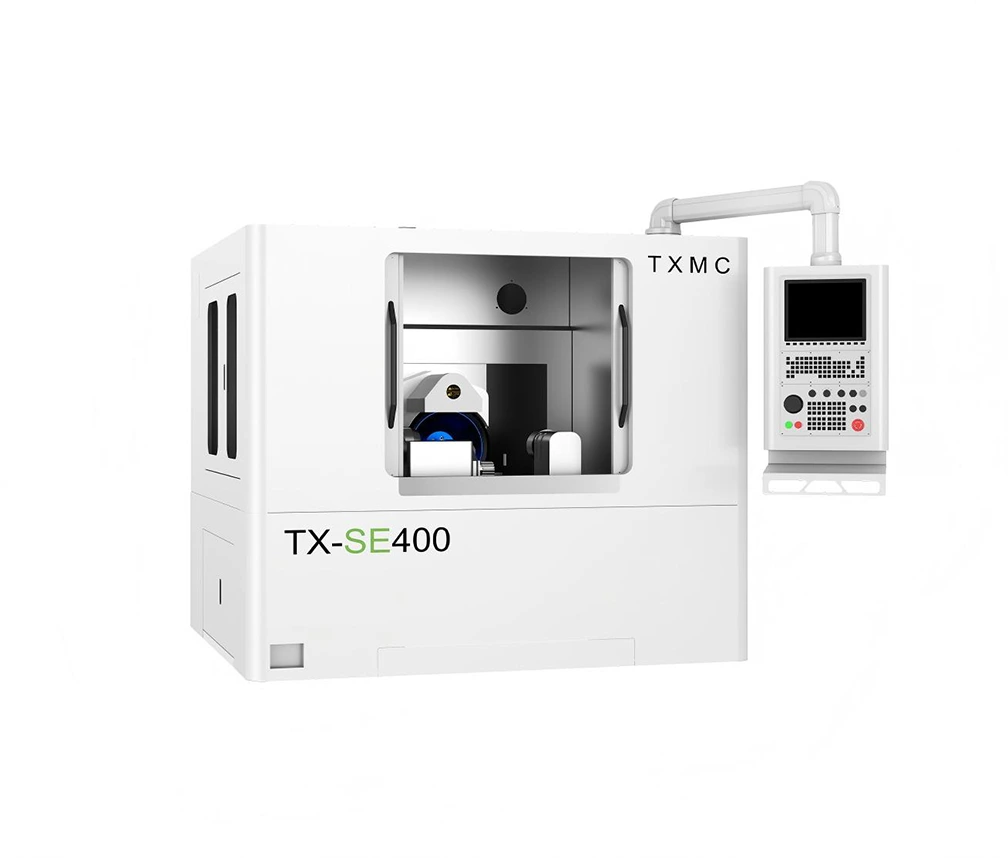

CNC Peripheral Inserts Grinding Machine

Parametro dei prodotti

Cerchio minimo inscritto dell'inserto	2,8 mm	Velocità di rotazione massima dell'asse B	360°/S
Cerchio massimo circoscritto dell'inserto	40 mm	Precisione di posizionamento dell'asse B	0,005°
Diametro della mola	400 mm	Precisione di posizionamento ripetuta dell'asse B	0,002°
Velocità massima del mandrino	2000 giri/min	Campo di rotazione dell'asse C	-90°~+28°
Potenza del motore del mandrino	5,5 kW	Velocità di rotazione massima dell'asse C	150°/S
Viaggio sull'asse X	100 mm	Precisione di posizionamento dell'asse C	6 secondi d'arco
Velocità di movimento massima dell'asse X	10000 mm/min	Spessore massimo di serraggio	25 mm
Precisione di posizionamento dell'asse X	0,002 mm	Pressione di serraggio	500~9000N
Precisione di posizionamento ripetuta dell'asse X	0,001 mm	Pressione dell'aria compressa	0,6MPa
Viaggio sull'asse Y	200 mm	Modalità di regolazione	Regolazione in linea
Velocità di movimento massima dell'asse Y	10000 mm/min	Potenza elettrica totale	30 KVA
Precisione di posizionamento dell'asse Y	0,002 mm	Peso della macchina	4000 chilogrammi
Precisione di posizionamento ripetuta dell'asse Y	0,001 mm	Dimensioni	230x195x195 cm

CNC Peripheral Inserts Grinding Machine

Saperne di più

La rettificatrice per inserti periferici CNC ha una configurazione estremamente vantaggiosa. Gli assi X e Y utilizzano guide a rulli ad alta precisione HIWIN con motori lineari Akribis, l'asse B utilizza un motore ad azionamento diretto DD con una costruzione brevettata e l'asse C utilizza una tavola rotante con ingranaggio a vite senza fine con un encoder angolare a griglia temporale per ottenere una precisione ripetibile di 6 secondi d'arco. Il design complessivo fornisce rumore minimo, bassa fluttuazione della coppia, rigidità estremamente elevata e funzionamento esente da manutenzione a lungo termine. Il mandrino elettrico sincrono a coppia elevata da 5,5 kW utilizza la gestione continua della coppia, garantendo rigidità, resistenza alle vibrazioni e longevità superiori, con conseguente aumento della forza di taglio e funzionamento più silenzioso. È dotato di una sonda KEYENCE, che gli consente di misurare correttamente le dimensioni della circonferenza esterna dell'inserto e di macrocompensare il centro, garantendo la coerenza delle dimensioni del cerchio inscritto e dell'angolo di spoglia.

Tag caldi: Cina Rettificatrice per inserti periferici CNC, attrezzatura per la rettifica di inserti, fornitore di rettificatrici periferiche
