Rettificatrice manuale per inserti PCD
TXMC è un produttore di rettificatrici manuali per inserti PCD, specializzato in affilatrici per utensili, affilatrici per utensili universali e macchine utensili di precisione. Attraverso attività di ricerca e sviluppo indipendenti, TXMC ha sviluppato oltre sessanta tipi di apparecchiature per la riaffilatura di utensili. Servendo oltre cinquanta paesi, è un produttore globale leader nel settore.
Modello: TX-M6
Invia richiesta
Descrizione del prodotto

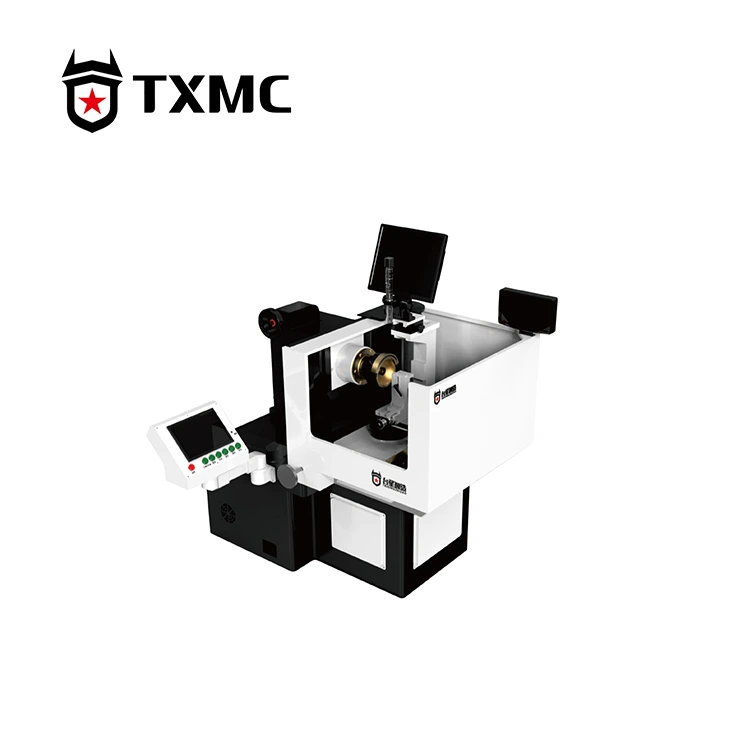

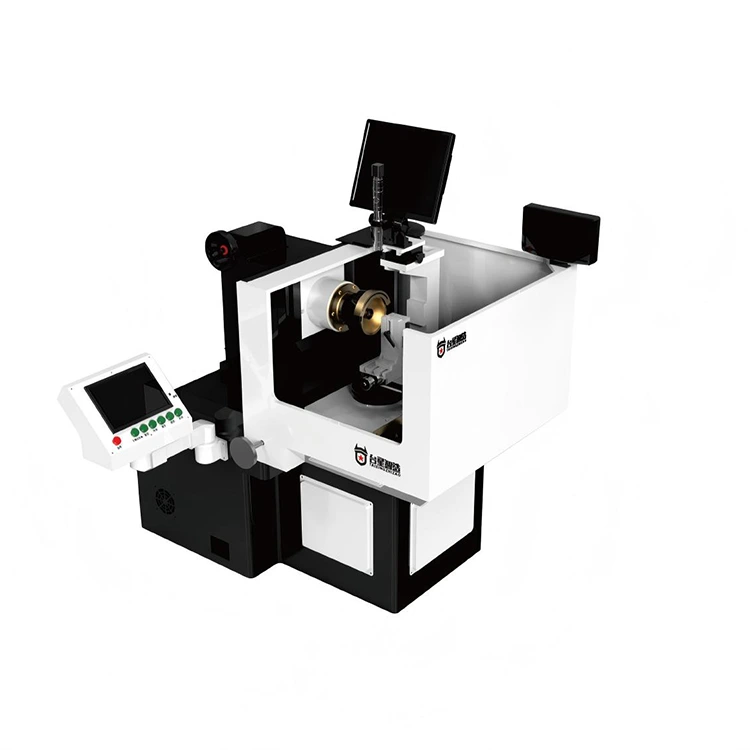

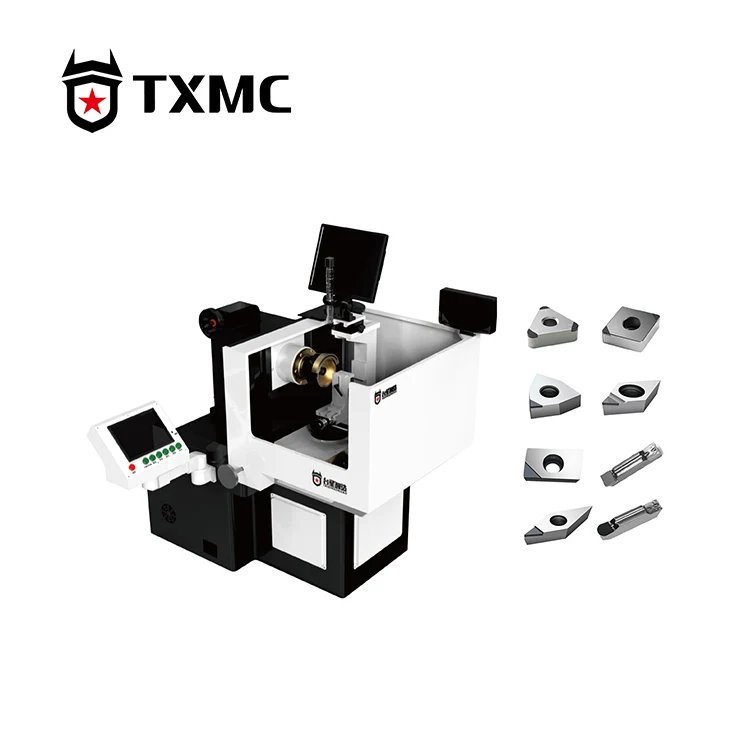

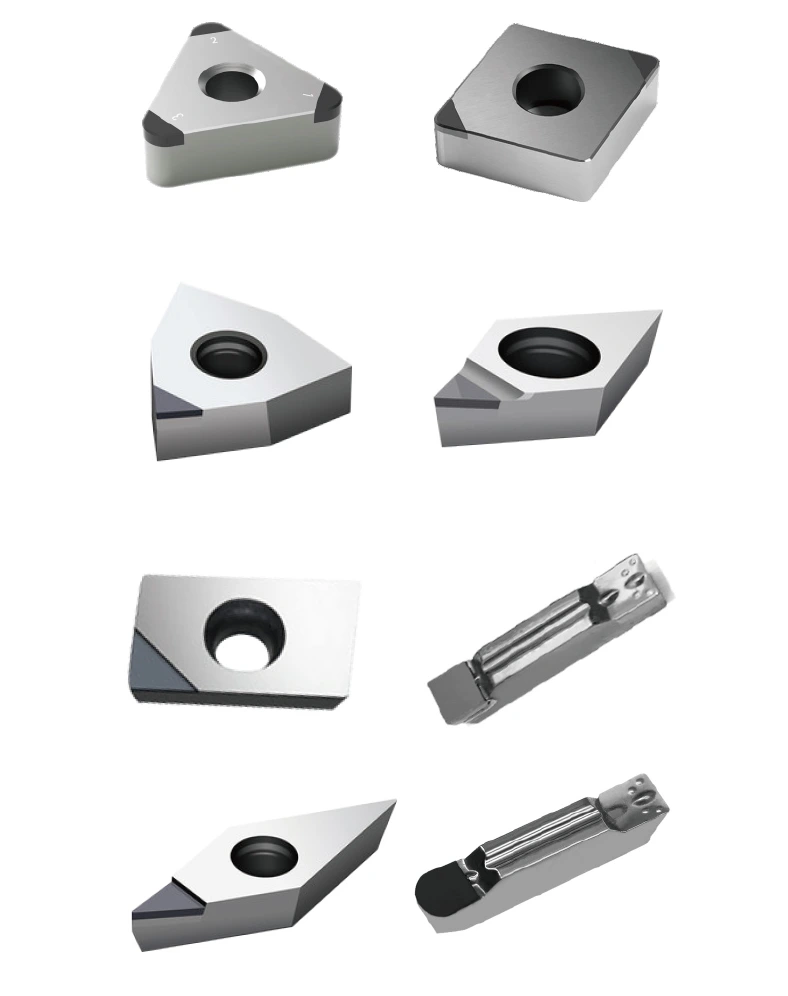

La durevole rettificatrice manuale per inserti PCD TX-M6 è anche un'affilatrice manuale per utensili di precisione, progettata per la lavorazione ad alta precisione di utensili PCD, CBN e metallo duro. Bilancia la precisione della macchina, la rigidità strutturale, la facilità d'uso e l'efficienza produttiva. La macchina è dotata in modo innovativo di una telecamera CCD intelligente, che consente la pianificazione arbitraria delle marcature dell'angolo del raggio (R). Integra funzioni pratiche come la misurazione dell'angolo e il confronto di linee parallele, adattandosi rapidamente alle esigenze di lavorazione di utensili non standard.
Il corpo macchina è costituito da un unico pezzo di fusione di alta qualità e ha un design strutturale resistente alla pressione. Il trattamento di invecchiamento naturale migliora la stabilità e diminuisce la deformazione pur mantenendo un'eccellente precisione. L'inclusione di encoder lineari e encoder angolari importati migliora la precisione. Il sistema operativo costruito in modo indipendente consente inoltre ai clienti di programmare la macchina secondo necessità, rendendola più comoda ed efficiente.
Parametro dei prodotti
|
Viaggio sull'asse X |
300 mm |
Viaggio sull'asse C |
±110° |
|
Precisione di posizionamento ripetuta dell'asse X |
0,01 mm |
Precisione di posizionamento ripetuta dell'asse C |
0,01° |
|
Viaggio sull'asse Y |
100mm（manuale） |
Metodo di frenatura dell'asse C |
Freno a disco attivato |
|
Precisione di posizionamento ripetuta dell'asse Y |
0,002 mm |
Asse X dell'attrezzatura |
65 mm |
|
Velocità massima di traslazione di due assi |
300mm/s |
Rettilineità dell'asse FixtureX |
0,01 mm |
|
Corsa angolare del mandrino |
Da -5° a 25° (manuale) |
Apparecchio Asse Y |
65 mm |
|
Metodo di rotazione del mandrino |
elettromandrino |
Rettilineità dell'asse Y dell'attrezzatura |
0,01 mm |
|
Potenza del mandrino |
3KW |
Gamma di immagini visive |
R0.05-R10 (regolabile) |
|
Velocità del mandrino |
6000 giri/min |
Dimensione |
120*120*180 cm |
|
Diametro interno della mola |
40 mm |
Peso della macchina |
1800KG |
|
diametro esterno della mola |
Φ100-Φ200mm |
Metodo di raffreddamento |
Raffreddamento ad acqua |
Accessori opzionali
La rettificatrice manuale per inserti PCD può essere equipaggiata anche con altri accessori, come una smussatrice negativa CBN, un'unità di rettifica per barre tonde e un'attrezzatura per smussatura negativa. Il filtro a maniche forzate da 60 litri in dotazione è caratterizzato da uno speciale design di filtrazione, che fornisce una precisione di filtrazione estremamente elevata. Con un'adeguata disposizione degli anelli di tenuta, può ottenere un funzionamento senza perdite al 100%, soddisfacendo pienamente le varie esigenze di lavorazione.
